CX0902黑色条纹绝缘橡胶板
您的位置: 首页 > 产品中心 > CX0900绝缘橡胶板系列 > CX0902黑色条纹绝缘橡胶板

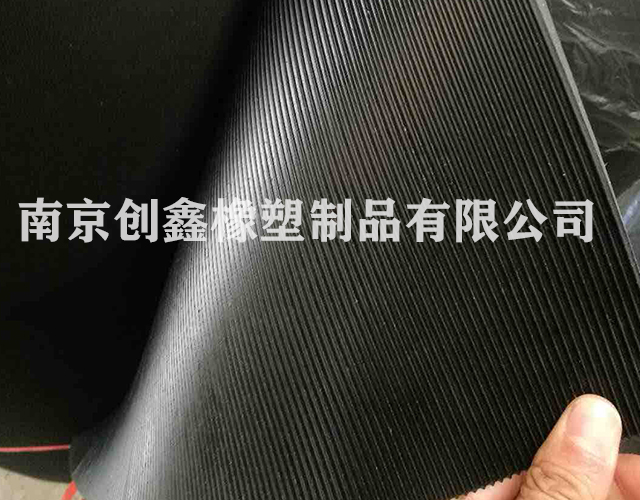

CX0902黑色条纹绝缘橡胶板
发布时间:2020-03-12浏览次数:3
不同电压等级的使用环境应选用不同厚度的绝缘胶垫。
电绝缘性能试验
胶垫厚度
工频耐压实验要求时间
工频耐压实验标准值
工频耐压实验实测时间
工频耐压实验实测值
10KV
5mm
1分钟
10KV
2分钟
≥15KV
15KV
6mm
1分钟
10KV
2分钟
≥15KV
25KV
8mm
1分钟
25KV
2分钟
≥30KV
35KV
10mm
1分钟
35KV
2分钟
≥35KV
35KV
12mm
1分钟
35KV
2分钟
≥35KV
四、绝缘橡胶板检验标准:(以8mm绝缘橡胶板为例)
1.外观:1)斑痕深度和高度没有超过胶板厚度公差
2)气泡每平米内,面积小于1cm的气泡不超过5个,任意两个气泡间距离不小于40mm。
3)杂质深度及长度不超过胶板厚度的1/6
4)边沿不齐或海面状宽度不超过10mm,长度不超过胶板总长的1/10
5)没有裂纹
2.硬度(邵尔A):55-70
3.拉伸强度及扯断伸长率:
1)拉伸强度(Mpa)≥5.0
2)扯断伸长率≥250%
4.定伸(150%)永久变形≤25%
5.热空气老化(70℃*72h):拉伸强度降低率≤30%
6.吸水性≤1.5%
7.电绝缘性能试验:
1)耐电压试验:25KV(有效值),保持1min,应无击穿现象
2)击穿电压试验≥35KV(有效值)
五:绝缘胶板的分类:
(1)、按颜色分为:红色绝缘胶板、黑色绝缘胶板、绿色绝缘胶板、灰色绝缘胶板
(2)、按电压等级分为:5KV、10KV、15KV、20KV 、25KV、30KV、35KV
(3)、按厚度可分为:3mm、5mm、8mm、10mm、12mm
(4)、按名称可分为:绝缘胶板,绝缘胶垫,绝缘板,绝缘毯,绝缘橡胶板,电绝缘胶板
