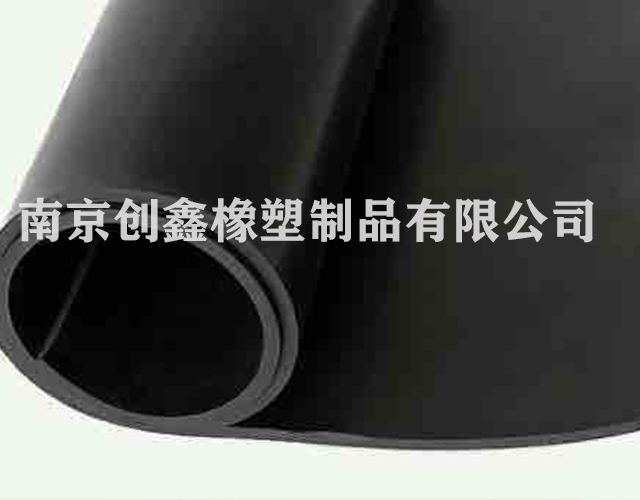

CX0901黑色绝缘橡胶板
发布时间：2020-03-09浏览次数：35
不同电压等级的使用环境应选用不同厚度的绝缘胶垫。
电绝缘性能试验 | 胶垫厚度 | 工频耐压实验要求时间 | 工频耐压实验标准值 | 工频耐压实验实测时间 | 工频耐压实验实测值 |
10KV | 5mm | 1分钟 | 10KV | 2分钟 | ≥15KV |
15KV | 6mm | 1分钟 | 10KV | 2分钟 | ≥15KV |
25KV | 8mm | 1分钟 | 25KV | 2分钟 | ≥30KV |
35KV | 10mm | 1分钟 | 35KV | 2分钟 | ≥35KV |
35KV | 12mm | 1分钟 | 35KV | 2分钟 | ≥35KV |
四、绝缘橡胶板检验标准：（以8mm绝缘橡胶板为例）
1.外观：1）斑痕深度和高度没有超过胶板厚度公差
2）气泡每平米内，面积小于1cm的气泡不超过5个，任意两个气泡间距离不小于40mm。
3）杂质深度及长度不超过胶板厚度的1/6
4）边沿不齐或海面状宽度不超过10mm，长度不超过胶板总长的1/10
5）没有裂纹
2.硬度（邵尔A）：55-70
3.拉伸强度及扯断伸长率：
1）拉伸强度（Mpa）≥5.0
2）扯断伸长率≥250%
4.定伸（150%）永久变形≤25%
5.热空气老化（70℃*72h）：拉伸强度降低率≤30%
6.吸水性≤1.5%
7.电绝缘性能试验：
1）耐电压试验：25KV（有效值），保持1min，应无击穿现象
2）击穿电压试验≥35KV（有效值）
五：绝缘胶板的分类：
（1）、按颜色分为：红色绝缘胶板、黑色绝缘胶板、绿色绝缘胶板、灰色绝缘胶板
（2）、按电压等级分为：5KV、10KV、15KV、20KV 、25KV、30KV、35KV
（3）、按厚度可分为：3mm、5mm、8mm、10mm、12mm
（4）、按名称可分为：绝缘胶板，绝缘胶垫，绝缘板，绝缘毯，绝缘橡胶板，电绝缘胶板
